Systeemoverzicht

Globaal bestaat het Currentt systeem uit de volgende onderdelen:

• Currentt Navigator Pro
• Currentt Installatiewizard
• Currentt Insightt App

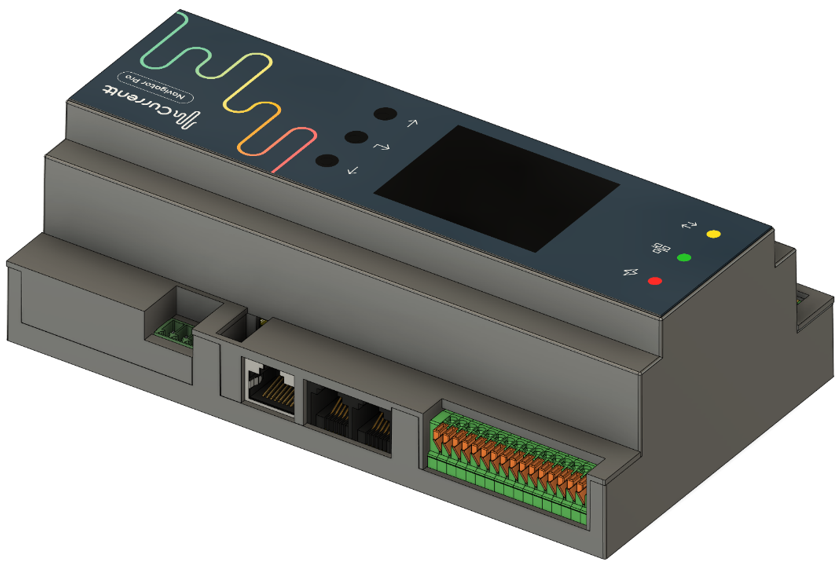

Currentt Navigator Pro

De Currentt Navigator Pro is een innovatief EMS (Energie Management Systeem) geschikt voor de installatie in de meterkast van woningen, kantoren en bedrijven. Middels de Navigator Pro kunnen diverse scenario’s voor het slim aansturen van apparatuur worden gerealiseerd.

De Currentt Navigator Pro is een DIN-rail module van 9 elementen (9TE) breed en dient geïnstalleerd te worden door een gekwalificeerde installateur in een meterkast of andere soort DIN-rail behuizing.

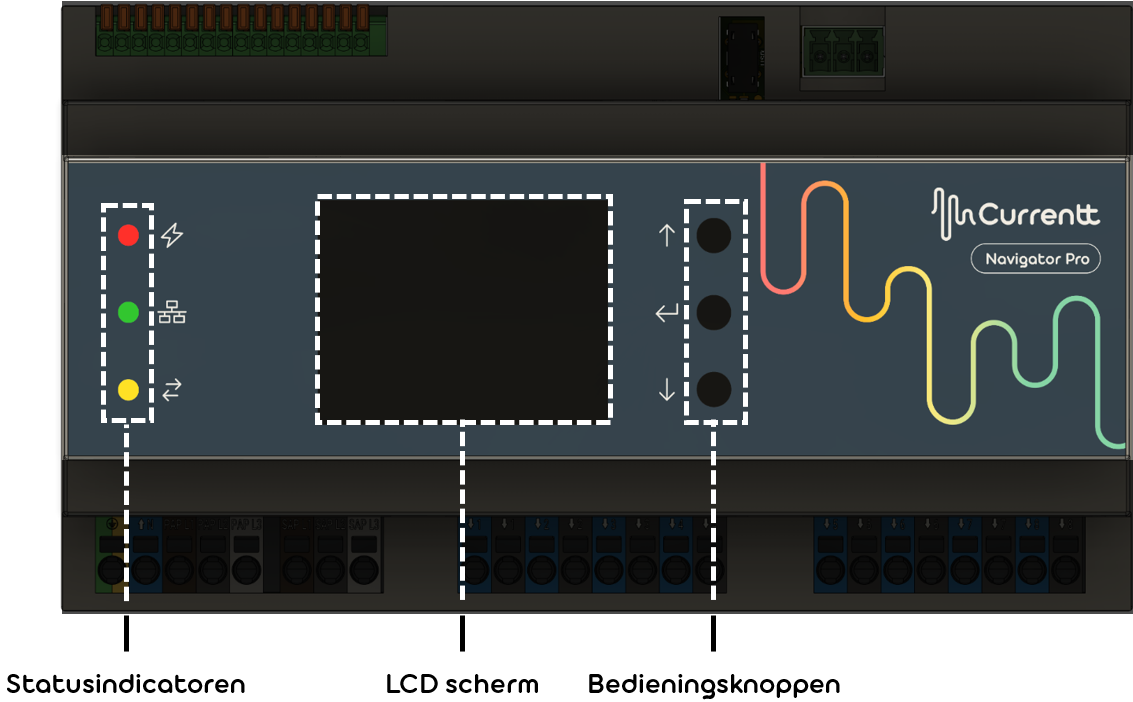

Voorzijde

Legenda statusindicatoren

🔴 Status apparaat

• Continu aan: Voeding ok
• Snel knipperend: Probleem gedetecteerd
• Langzaam doven en oplichten: Configuratiemodus actief (apparaat wordt geconfigureerd)
• Uit: Voeding ontbreekt (apparaat uitgeschakeld)

🟢 Status netwerkverbinding

• Continu aan: Verbinding actief
• Uit: Verbinding verbroken

🟡 Communicatie

• Knipperend: Communicatie met Currentt platform actief (informatie wordt uitgewisseld)
• Uit: Er vindt geen communicatie plaats

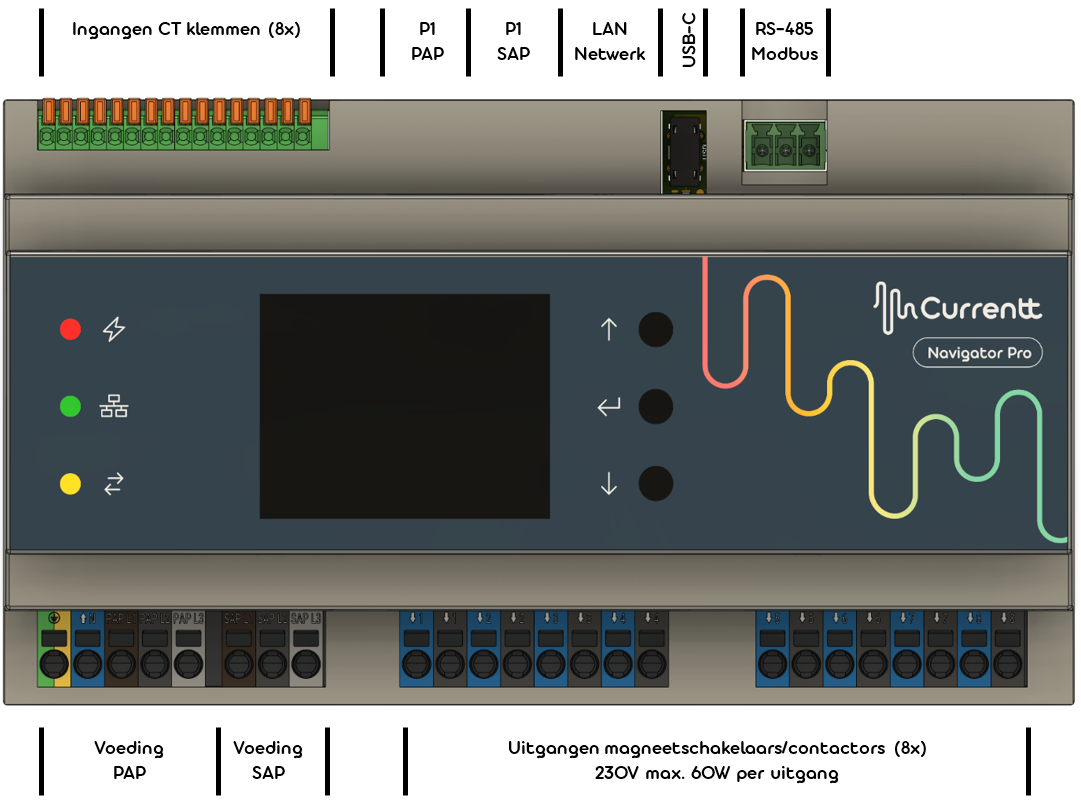

Aansluitingen

---

Technische specificaties

Algemeen
Afmetingen (B x D x H)	160 x 90 x 60mm
Installatiemethode	DIN-rail montage (9TE)
Gewicht	0.3kg
Voeding
Ingangsvoeding	230V/400V, 50/60Hz
Maximaal vermogen	5W
Aansluitingen
P1	2
RS485	1
CT ingangen	8
LAN	IEEE 802.3/802.3u (10/100 Mbps)
WiFi	IEEE 802.11 b/g/n
USB-C	1
230VAC uitgangen	8 (max 60W per uitgang)
PAP	230V/400V, 50/60Hz
SAP	230V/400V, 50/60Hz
Interactie
Led indicatoren	3
Scherm	320x240 pixels
Fysieke knoppen	3
Omgeving
Temperatuurbereik	15…40°C
Luchtvochtigheid	20…80% (niet-condenserend)
Hoogte	Tot 2000 meter
Vervuilingsgraad	2
Beschermingsklasse	I
Bedrijfsomstandigheden	Continu bedrijf
Over-voltage categorie	CAT II
Beschermingsgraad volgens IEC 60529	IP20
Certificering
Compliance	CE
Standaarden	2014/30/EU, 2014/35/EC

Currentt Installatiewizard

Over de Installatiewizard

Currentt Insightt App

Over de App
