CT klemmen

De Currentt Navigator Pro beschikt over 8 ingangen voor CT klemmen. Deze klemmen kunnen worden gebruikt voor het non-invasief meten van vermogen en energie. De ingangen bevinden zich aan de linker bovenzijde van het apparaat.

Instructies

Steek de 2 draden van de CT-klem in één van de hierboven aangegeven ingangen. Open vervolgens de CT-klem en plaats de te meten geleider in de klem. Als er een pijl op de CT-klem staat, installeer de klem dan zodanig dat de pijl in de richting van de stroom wijst. Sluit de klem vervolgens.

Let op!

De draden van de CT-klem dienen te worden aangesloten op de Navigator voordat de klem over de te meten geleider wordt geplaatst. Plaats nooit een CT-klem over een geleider waarbij de draden van de CT-klem niet zijn aangesloten.

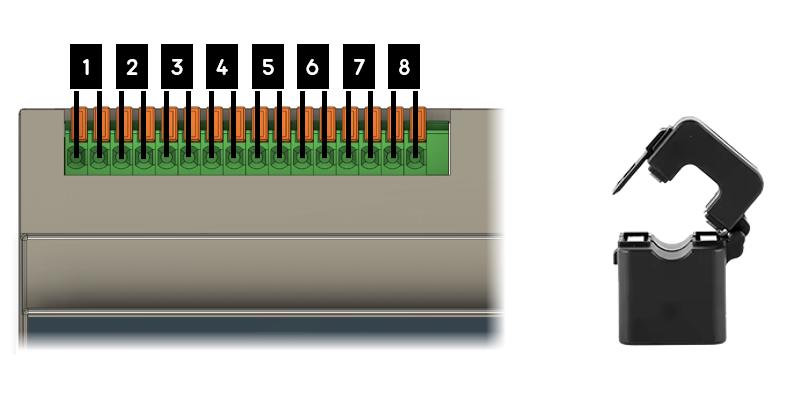

Aansluitschema
