RS-485 Modbus
De RS-485 aansluiting kan gebruikt worden om verschillende soorten apparatuur aan te sluiten. De Currentt Navigator Pro bevat een speciaal systeem waardoor apparaten met verschillende RS-485 instellingen (zoals baudrate, pariteit en stop bits) toch parallel op dezelfde bus kunnen worden aangesloten. Dit bespaart configuratietijd, aangezien het niet meer nodig is de RS-485 verbinding van de apparatuur op elkaar af te stemmen.
Instructies
Gebruik altijd twisted-pair kabel waarbij een aderpaar wordt gebruikt voor de A+ en B- verbinding. Indien de kabel is voorzien van afscherming, sluit deze afscherming dan aan op G op de Navigator en ook op de ground van de te koppelen apparatuur. Gebruik de meegeleverde insteekconnector om de kabel aan te sluiten en vervolgens te koppelen aan de Navigator.
De RS-485 aansluiting van de Currentt Navigator Pro bevat een interne afsluitweerstand van 120Ω die desgewenst via de software kan worden in- of uitgeschakeld. Standaard is de afsluitweerstand ingeschakeld.

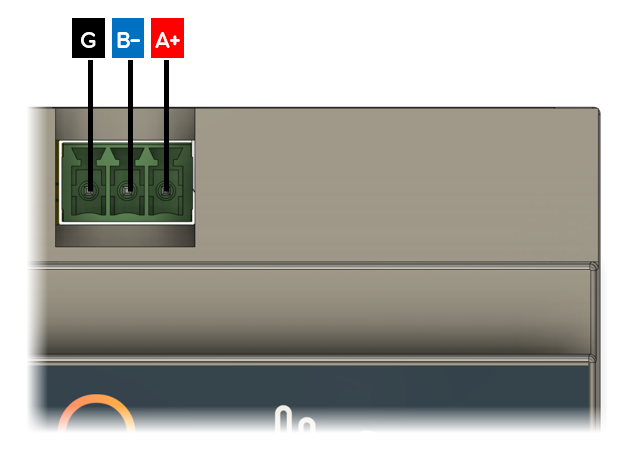

Aansluitschema
